Interpolasi Circular dan Matrix

1.      Interpolasi Circular

Interpolasi circular digunakan untuk lubang kecil dalam data. Gaps atau lubang-lubang kecil ini dapat disebabkan oleh sebagai contoh beam terluar dari multibeam survei. Interpolasi ini tidak membutuhkan clipping polygon dan dapat ditentukan jarak maksimum gap yang akan diinterpolasi. Max. gap adalah jarak terjauh dimana interpolasi masih valid atau dapat dilakukan ( Gambar 1 ).

Gambar 1. Contoh penggunaan interpolasi circular pada software PDS2000

Tergantung pada ukuran area interpolasi dan kekuatan dari komputer, interpolasi ini dapat dikerjakan dalam waktu yang singkat atau lama. Cara terbaik untuk menggunakan petunjuk ini adalah ketika ada gap atau lubang kecil dan dalam jumlah yang banyak seperti dalam data multibeam (PDS 2000, 2011).

2.      Interpolasi Matrix



Interpolasi ini digunakan untuk lubang-lubang kecil (small holes) yang nampak di area data dimana resolusi permukaan terlalu kecil untuk menyediakan cakupan (coverage) yang akurat. Hal ini terkadang terjadi di beam yang terluar sepanjang ujung terluar dari area survei dimana hanya ada sedikit atau tidak ada cakupan yang menutupinya (no overlapping coverage). Interpolasi matrix ini hanya berukuran 3x3 dan 5x5 pixel dalam menginterpolasi bagian yang kosong dari permukaan dasar (Gambar 2). Hal ini karena mencegah terjadinya perluasan (expanding) dari permukaan luar area survei (Caris, 2007).

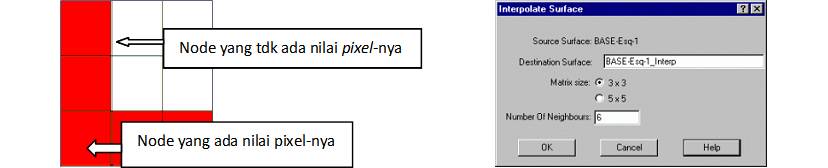

Gambar 2. Contoh penggunaan interpolasi Base surface (Caris, 2007)



Spesifikasi SSS Edge 4200

                                      Gambar 1. SSS EdgeTech 4200 (www.edgetech.com),

Edgetech 4200 adalah side scan sonar yang serba guna, sistem sonar yang dapat dikonfigurasi untuk hampir semua aplikasi survei dari dangkal hingga operasi perairan dalam dengan jangkauan operasi  100 kHz; 500 m, 300 kHz; 230 m, 400 kHz; 150 m, 600 kHz; 120 m, 900 kHz; 75 m. Instrumen ini menghasilkan citra resolusi tinggi dan dapat dioperasikan pada maksimum kedalaman 2000 meter, sehingga menghemat biaya yang dihabiskan untuk survei yang relatif mahal.

Salah satu fitur unik dari 4200 adalah teknologi opsional Multi-Pulse (MP), yang menempatkan dua pulsa suara di dalam air bukan satu pulsa seperti sistem side scan sonar konvensional dan memiliki sensor standar heading, pitch dan roll.

Hal ini memungkinkan Edgetech 4200 dapat dipakai dengan kecepatan hingga 10 knot dengan tetap mempertahankan cakupan 100% di bawahnya. Selain itu, teknologi MP akan memberikan dua kali resolusi ketika beroperasi pada kecepatan derek normal, sehingga memungkinkan untuk deteksi target yang lebih baik dan kemampuan klasifikasi (www.edgetech.com).

Spesifikasi MB Reson Hydrobat

                                         MB Reson Hydrobat (www.reson.com)



HydroBat adalah multibeam yang beroperasi pada frekuensi 160 kHz yang mencakup luas petak 4 kali dari kedalamannya, jumlah beam 112, lebar sapuan 120⁰, minimum range 1 meter dan maksimum range 200 meter, ping rata-rata 20 Hz+, memiliki stabilitas roll, dan merupakan transduser tunggal yang terintegrasi dengan mudah dapat digunakan ke sisi perahu kecil atau permanen dipasang sesuai kebutuhan. Autopilot maju, tingkat ping tinggi dan kombinasi amplitudo dan fase mendeteksi bawah air, HydroBat menghasilkan data batimetri kualitas tinggi melebihi standar internasional. Kompak dan portabel, HydroBat sangat ideal untuk pelabuhan, operasi survei pelabuhan dan perairan pantai di mana biaya merupakan faktor penting.

Reson HydroBat memiliki prosesor sonar yang terintegrasi dengan perangkat lunak PDS2000 dan memungkinkan untuk cepat, instalasi mudah, bebas gangguan & integrasi. HydroBat didukung oleh pelayanan terbaik dan lebih dari 20 tahun berpengalaman membangun sistem multibeam air dangkal (www.reson.com).
